tipos de transistor.

EL MOSFET.

El Mosfet es un transistor regulado por tensión y se utiliza en ordenadores , se encarga de los "1" y "0".

Tiene tres patillas , llamadas source(fuente) , gate(puerta) y drain(drenaje).

Para que funciona el mosfet tiene que haber una tension determinada en la patilla denominada gate.

Entre las patillas source y gate hay una diferencia de tension , en la patilla source hay "0" voltios y en la patilla drain hay "1" voltio.

Esta es una imagen que representa el mosfet en "0" y "1" como si fuese un interruptor , cuando la bombilla esta en "0" no lucirá y cuando la bombilla este en "1" la bombilla lucira.

Se representa el mosfet como si fuese un interruptor y en este caso estaria cerrado y la corriente circularia .

Se representa el mosfet como un interruptor abierto por lo tanto la corriente no circula.

Aqui nos dice que la corriente circula por que el circuito esta cerrado y en la patilla llamada gate(puerta) , hay una tension determinada , esto hace que la corriente circule y actua como si fuese un catalizador.

En esta imagen vemos que la corriente no circula por que el circuito esta abierto y en la patilla llamada gate(puerta) no hay tension y por lo tanto la corriente no puede circular.

En esta imagen lo que vemos es la estructura del transistor mosfet , vemos las tres patillas y tambien vemos su funcionamiento.

Aquí vemos un mosfet tipo N.

Aquí vemos un mosfet tipo P.

Aquí tenemos un mosfet con cargas tipo N y cargas tipo P.

En esta imágen vemos un mosfet tipo NPN.

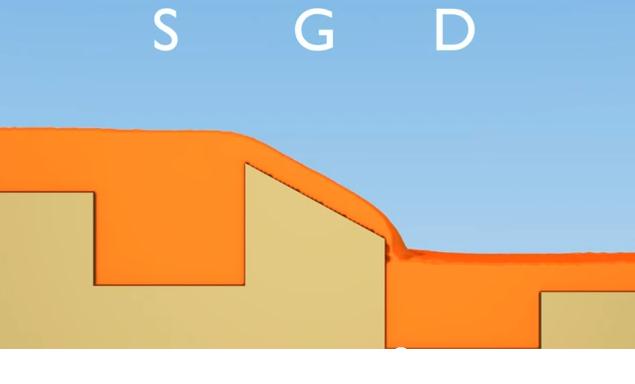

Aquí tenemos representado un mosfet como si fuese una presa por lo tanto vemos que para que la corriente circule la parte de la presa llamada "G" tiene que descender para que puesdan comunicarse "S" y  "D".

DATASHEET TRANSISTORES.

 Antes de nada hemos desmontado la fuente de alimentación cuidadosamenta por que la nuestra sigue funcionando , asi que la hempo0s desmontado y nos hemos puesto a desoldar los transistores y teniamos que ver que modelo eran , buscar su datasheet y ver si es NPN y PNP.


DATASHEET TRANSISTOR TL431C: De este tranasistor hemos sacado 2.
Este es un transistor NPN ya que al medir con el polimetro puesto en prueba de diodos con la pinza roja en el centro y la negra en el cualquier patilla de los extremos del transistor.

DATASHEET TRANSISTOR BC548 : De este transistor hemos sacado 2.
Este es un transistor NPN ya que al medir con el polimetro puesto en prueba de diodos con la pinza roja en el centro y la negra en el cualquier patilla de los extremos del transistor.

DATASHEET TRANSISTOR C945 :De este transistor hemos sacado 1.
Este es un transistor NPN ya que al medir con el polimetro puesto en prueba de diodos con la pinza roja en el centro y la negra en el cualquier patilla de los extremos del transistor.

prueba final.

Vc=7,1061V

Vb=2,1511V

Ve=1,4901V

Ic=1,4833mA

Ib=7,1054µA

Ie=1,4904mA

en esta prueba ha habido una ganancia de 200 redondeamdo y lo que hemos hecho a sido sacar los voltajes del emisor , base y colector y las intensidades de emisor , base y colector.

CLASE CON BRIAN

en esta clase hemos hablado con brian en ingles de el osciloscopio y apuntamos algunos terminos con su nombre y su explicacion en ingles.

GD: ground - No current.
zero - no voltage.

AC: alternate current.

DC: direct current.

PARTES DE UN OSCILOSCOPIO.

empezamos con el GND: su significado es ground - tierra, cuando ponemos algo a la tierra decimos que circulan 0 voltios y el tiempo es una raya horizontal , esta raya en el osciloscopio nos sirve para centrar la señal y eso lo hacemos segun el canal con el boton Y-POSITION.

AC: corriente alterna se ve la señal tal cual, solo se ve la parte alterna de la señal.
DC: corriente continua , se ve todo.

X-POSITION: con este boton podemos mover la señal hacia la derecha y hacia la izquierda de la pantalla del osciloscopio.

TIME/DIV: con este boton hacemos que la señal actue en un tiempo determinado que nosotros señalemos , los valores van de 1 a 50 mS. y de 1 a 50 microsegundos.

VOLTS/DIV: con este boton damos un valor a la señal determinado , los valores van de 1 a 10 voltios y de 5 a 50 mV.

DIODOS LED

estas son las principales caracteristicas de los diodos led:

- Tension directa: es la tension que se produce entre los extremos del diodo , cuando fluye la corriente esta comprendida entre 1,5V y 2,2V.
-Corriente directa: es la corriente que debe circular por el diodo para alcanzar la luminosidad, esta comprendida entre 10 y 15mA.
-Corriente inversa: es la corriente maxima que puede fluir por el LED cuando se le aplica una polarizacion inversa.

osciloscopio

en esta imagen vemos un generador de funciones en el cual hemos metido los valores de una frecuencia de 10hz y una amplitud de 10v , y en el osciloscopio hemos incluido los valores de 0,01s/div en el canal A y 5 voltios por division. todo esto a un circuito con dos resistencias de 33 kilo ohmios.

en esta imagen vemos un generador de funciones con una frecuencia de 5hz y una amplitud de 10v , y un osciloscopio con un tiempo de  0,02s/div y en el canal A 5 voltios por division.

Union p-n ; diodos, transistores y tiristores.

P: les falta un electron.
N: tienen un electron de mas.






la zona "P" resulta ser positiva y tiene que ir a donde estan los electrones que es la zona negativa llamada "N".Pero estos no se atraen , lo que pasa es que se repelen entre ellos y se juntan unos con otros(los positivos con los negativos).

P: les falta un electron.

N: tienen un electron de mas.






La zona "P"positiva esta conectada en el polo negativo , entonces no tiene que cruzar hasta el otro extremo , así que no pasa nada por el centro del diodo y no funciona, no se juntan las pariculas positivas con las negativas.



DIODOS
parametros de un diodo:
-Tension directa: Es la tension que se produce entre los extremos del diodo ; cuando fluye la corriente directa está comprendida entre 1,5 y 2,2 Voltios.
-Corriente directa: Es la corriente que debe circular por el diodo para alcanzar la luminosidad .Está comprendida entre 10 y 15mA.
-Corriente inversa: Es la corriente máxima que puede fluir por el LED cuando se le aplica una polarizacion inversa.

Election day

Are runing for the president = BECARIO (delegado)

Brian in the election oficcial-- brian

asistant-- ruben

- who is the tallest student : quien es el estudiante mas alto ;  the tallest student of the class : el estudiante mas alto de la clase

- the biggest shoe size : la talla de zapato mas grande

- the person with the most sibiling : la persona que tenga mas hermanos o hermanas

- the best junggler in the class : el mejor malabarista de la clase

THE PRESIDENTS OF THE CLASS ARE LADY AND GONZALO

prueba examen

Lo primero que tengo que hacer es resolver un paralelo que se encuentra en el circuito en el cual estan las resistrencias R1cuyo valor es de 1200 ohmios y R2cuyo valor es de 4700 ohmios, para resolver este paralelo tenemos que utilizar esta formula. R1multiplicado porR2 y el resultado obtenido de esta operacion dividirlo por R1 sumado a R2 , en mi caso este resultado me da una resistencia de 956 ohmios.
Tambien tenemos otro paralelo en el circuito con las resistencias R4yR5 cuyo valor es 6800 ohmios y 3300 ohmios sucesivamente y tenemos que resolver este paralelo con la misma formula utilizada en el caso anterior peor en este caso seria R4multiplicado porR5 y el resultado obtenido de esta operacion dividirlo por R4 sumado a R5 , en mi casi me da de resultado una resistencia de 2222 ohmios.
Ahora mismo tengo que sacar la resistencia total del circuito y para ellos e convertido todas las resistencias del circuito en resistencias en serie para poder sumarlas y tengo que sumar los resultados obtenidos por los paralelos y sumar la resistencia en serie dada por el circuito , en este caso tengo que sumar 956ohmios mas 2222ohmios mas 5600ohmios y el resultado total es que la resistencia total es de 8778 ohmios .
El siguiente paso es sacar la intensidad total del circuito , para ello tengo que dividir el voltaje total entre la resistencia total del circuito , en mi caso divido 12 voltios entre 8778 ohmios de la resistencia total y el resultado me da 0,0013Amperios.Ahora tengo que sacar el voltaje que pasa por cada punto del circuito que en este caso tengo que sacar el voltaje en el paralelo entre R1 y R2 y tengo que multiplicar la intensidad total del circuito que es 0,0013 por el resultado del paralelo de R1Y R2 que es 956 , este resultado nos da 1,2428 voltios.
ahora voy a sacar el voltaje en el paralelo entre R4 Y R5 y para ello tengo que multiplicar 0,0013 por el resultado del paralelo que da 2222 y nos da que hay un voltaje de 2,8886 voltios.
Por ultimo paso en el voltaje tengo que sacar el de R3 , para ellos multiplico 0,0013 por 5600y esto nos da que hay un voltaje de 7,28 voltios.
Por ultimo me queda por sacar la intensidad que hay por en R1 , R3 y R5
para calcular la intensidad que hay en R1 tengo que dividir el voltaje que hay en R1 entre la resistencia de 1200 ohmios que es R1 como resultado  me da que hay una intensidad de 0,001 amperios.
Ahora voy a calcular la intensidad que pasa por R3 y para ellos divido el voltaje que hay en R3 entre la resistencia de 5600 ohmios que es R3 y me da que hay una intensidad de 0,0013 amperios.
Ya para terminar me queda calcular la intensidad que pasa por R5 ,para ello divido el voltaje que hay en R5 entre la resistencia de 3300 ohmios que es la R5 y de resultado me da que hay una intensidad de 0,0008 amperios.

 Resistencia total del circuito

Intensidad  en R1

Intensidad en R5

resistencia total del circuito workbench

Caulculos de resistencia , voltaje e intensidad del circuito

hora de ingles con Brian.

Hoy a venido Brian y hemos tenido que dar una hora de clase en ingles , y lo que hemos hecho a sido que Brian nos a preguntado a cada uno de clase para que le dijesemos algo en ingles.

Brian lived seven years in Seatle.

David goes to Santo Domingo by bus.

David likes to play soccer.

Miguel hunts in the mountains.

Jorge rides his bike every day.

Carlos loves to play videogames on the on the internet.

Javi works in the afternoon in the vineyard..

Lady goes out with her friends.

Charlie´s favourite meal is rice with tomate.

Eduardo walks to Santo Domingo every day.

Mario went to London last June.

What do you need? - we need to leave the class one minute before it ends

Y al final de la clase Eduardo y algunos compañeros mas se tenian que ir antes de clase para llegar a tiempo a casa y el cachondo del profesor , Ruben, les a dicho que si le decian a Brian en ingles que se tenian que ir , el les dejaba salir antes.

curiosidades

Voltios: Su creador fue alessandro volta.

curiosidad.

Alessandro Giuseppe Antonio Anastasio Volta Fue un fisico italiano, famoso principalmente por haber desarrollado la pila electrica en 1800. Alessandro Volta, físico y pionero en los estudios de la electricidad, nació en Lombardía, Italia, el 18 de febrero de 1745, en el seno de una familia de nobles. A los siete años falleció el padre y la familia tuvo que hacerse cargo de su educación. Desde muy temprano se interesó en la física y a pesar del deseo de su familia de que estudiara una carrera jurídica, él se las ingenió para estudiar ciencias.

Ohmios: Su creador fue Georg simon ohm.

curiosidad.

Georg simon ohm Fue un físico y matemático alemán que aportó a la teoría de la electricidad la Ley de ohm, conocido principalmente por su investigación sobre las corrientes eléctricas. Estudió la relación que existe entre la intensidad de una corriente electrica, su fuerza electromotriz y la resistencia, formulando en 1827 la ley que lleva su nombre que establece que: I = V/R También se interesó por la acústica, la polarización de las pilas y las interferencias luminosas. La unidad de resistencia eléctrica, el ohmio, recibe este nombre en su honor. Terminó ocupando el puesto de conservador del gabinete de Física de la Academia de ciencias de Baviera.

Amperios: Su creador fue André-Marie Ampère.

curiosidad.

André-Marie Ampère Fue un matematico y fisico frances. Inventó el primer telégrafo eléctrico y Formuló en 1827 la teoría del electromagnetismo. El amperio (en francés ampère) se llama así en su honor.

Watios: Su creador fue James watt.

curiosidad.

James watt Fue un matematico e ingeniero escoces. Las mejoras que realizó en la maquina de Newcomen dieron lugar a la conocida como maquina de vapor, que resultaría fundamental en el desarrollo de la revolucion industrial, tanto en el Reino Unido como en el resto del mundo.

mediciones en una protoboard en un circuito serie,paralelo y un circuito mixto hecho por nosotros.

MEDIDAS DE UN CIRCUITO EN PARALELO.

MEDIDAS DE UN CIRCUITO EN SERIE.

MEDIDAS DE UN CIRCUITO MIXTO.

2 practica wokbench

practica tension e intensidad

¿cómo jorge mato a la resistencia?

pues jorge mato a la resistencia por que provoco un cortocircuito en la placa y quemo el fusible .

cortocircuito(short circuit):
Es un circuito que permite a la corriente viajar por un camino incorrecto frecuentemente donde no hay una resistencia encontrada.

El opuesto electrico de un cortocircuito es un circuito abierto , el cual es una resistencia entre dos puntos.
jorge estaba confuso y puso la PCB(printed circuit board) en un lugar equivocado.

tristemente nadie lo pudo evitar , solo el fusible , pero el murio en la labor y la fuente de alimentacion (power supply) esta ahora sin energia.

codigo de colores y workbench.

código de colores de las resistencias:

las resistencias suelen tener 4 bandas , la primera y la segunda banda indican el valor puro , la tercera banda indica el número de ceros que es le añaden al valor de la resitencia , y la cuarta banda indica la tolerancia de la resistencia.

negro : 0

marrón : 1

rojo : 2

naranja: 3

amarillo : 4

verde : 5

azul : 6

violeta : 7

gris : 8

blanco : 9

practica workbench

esta es una practica que hemos hecho en el workgench con una bateria , un interruptor , una bombilla y el multimetro.

polimetro

la resistencia se mide en ohmios
la intensidad se mide en amperios
la tension se mide en voltios
cuando no pasan electrones la R(resistencia) es igual a infinito es decir circuito abierto ,cuando los electrones pasan a tope(queman el circuito) R equivale a 0 y se produce un cortocircuito.
I=es el numero d electrones o corriente electrica.
V=son la energia de la que se puede disponer.
R=les da igual que sea continua o alterna.
la formula principal es esta :I es igual a V entre R
en electronica la cantidad de electrones (la intensidad) Amperios son poca cantidad mA
en electronica la cantidad de electrones es mayor generalmente 1A.

POTENCIA ELECTRICA
es el trabajo electrico desarrolado por unidad de tiempo, se mide en W (vatios)
esta es su formula principal : P es igual a V(tension(voltios))multiplicado por I(intensidad(amperios))

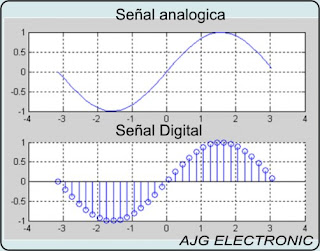

electronica digital

Es una parte de la electronica que se encarga de sistemas electronicos en los cuales la informacion esta codificada en dos unicos estados : en unos (1) y ceros (0)

electronica analogica

Es una parte de la electrónica que estudia los sistemas en los cuales sus variables : Tension , corriente ...varian de una forma continua en el tiempo.
